Systémy ON – GRID



Naše systémy sú zostavené z kvalitných zariadení od špičkových výrobcov, ktorí sa touto problematikou zaoberajú už niekoľko rokov a zabezpečujú najvyšší komfort pre užívateľa.
K takýmto výrobcom patrí bezpochyb rakúska spoločnosť Fronius, ktorá sa špecializuje na účinné a spoľahlivé meniče. Modulárne usporiadanie prispieva k rovnomernej účinnosti v celej šírke napäťového rozsahu. Vznikajú tak vysoko funkčné meniče pripojené do siete, ktoré optimálne spolupracujú so všetkými solárnymi panelmi a generujú maximálny výnos.

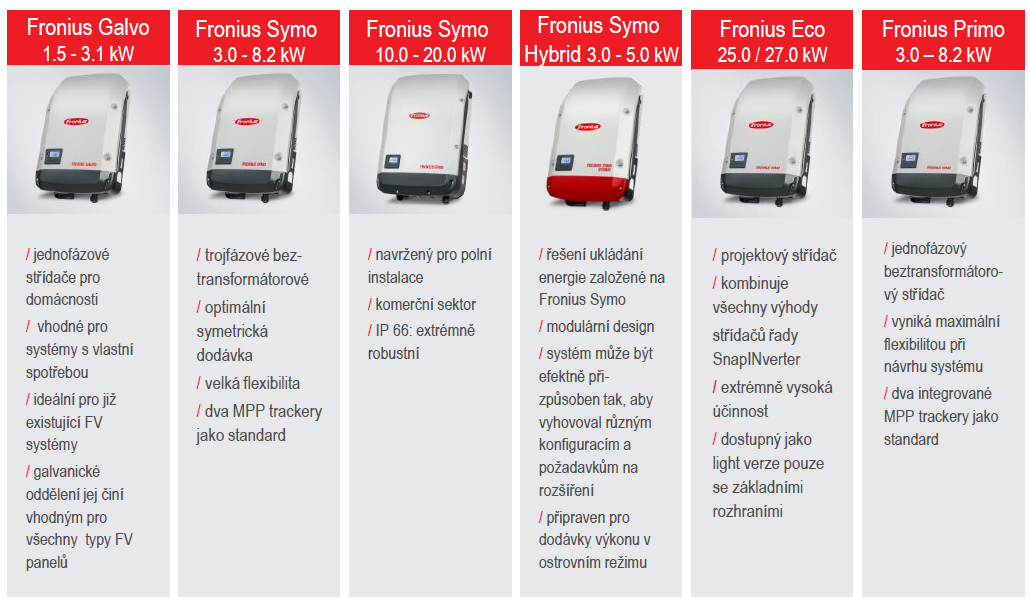

Snapinverter: Jedna generácia pre akúkoľvek aplikáciu



Fronius

Ukážka zapojenia



KLN 3,0 kWp Symo schéma



Fronius symo hybrid

je hybridný menič, ktorý je využiteľný vo viacerých možnostiach zapojenia systému.

Detaily

  • výkonové triedy Pac nom : 3,0 / 4,0 / 5,0 kW
  • PPV (max) : 5,0 / 6,5 / 8 kW
  • počet fáz : 3
  • počet MPPT : 1
  • bez transformátora
  • vstupné napätie : 150 – 1000 V
  • účinnosť: max. 97,6%
  • celková účinnosť : FV – batérie – sieť: ~ 90%
  • trieda krytia : IP 65
  • back-up mód (tiež bez batérie)

Ukážka zapojenia

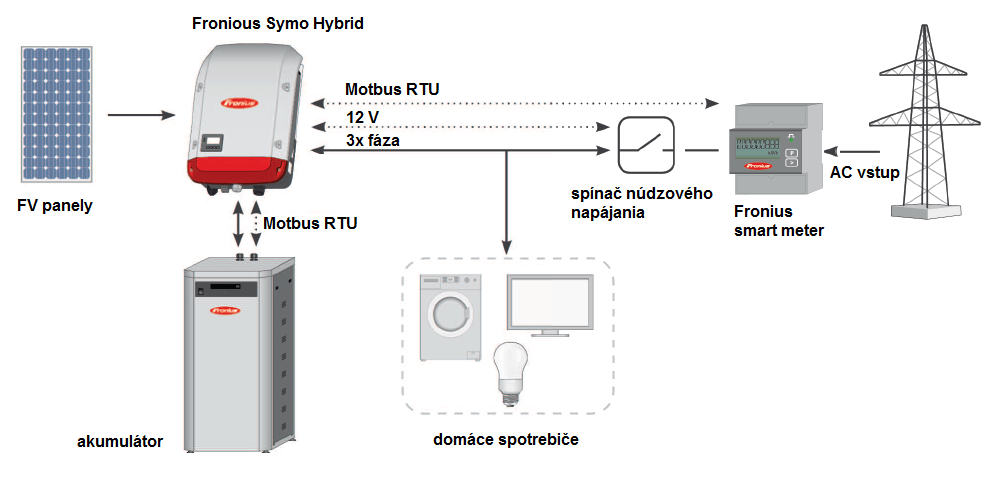

Symo Hybrid schema 1


Jednotlivé možnosti systému

A. Aplikácia ako štandardný sieťový menič
  • zákazník začína s pripojením do distribučnej sústavy s možnosťou rozšírenia o batérie alebo back-up kedykoľvek neskôr

B. Back-up mód bez batérie
  • zákazník naviac využíva funkciu back-up, ale bez batérie. Dostupný výkon závisí na aktuálnom slnečnom svite

C. Ukladanie energie bez funkcie back-up
  • zákazník požaduje maximálnu sebestačnosť a nevyžaduje back-up mód

D. Kompletný systém s batériou a back-up modemom
  • zákazník pridáva batériu a back-up funkciu



Prevádzkové režimy

Maximalizovaná sebestačnosť

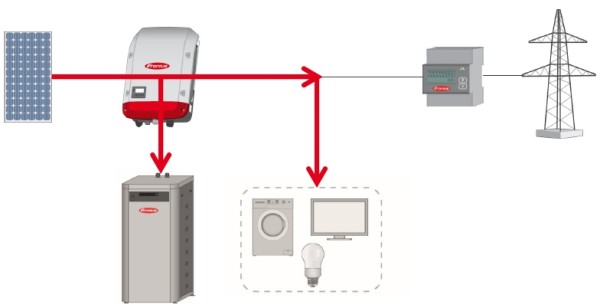

Vlastná spotreba + nabíjanie batérie – viac energie než potrebujeme (v priebehu dňa)

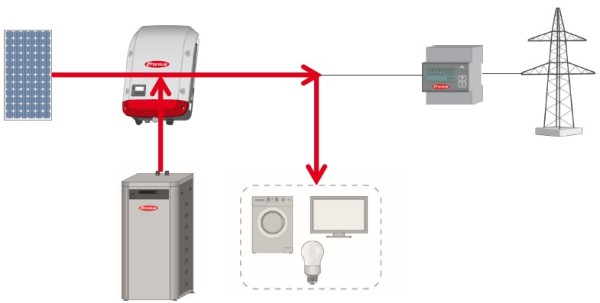

Napájanie z FV a batérie – fotovoltika dodáva menej energie než potrebujeme (ranné a večerné hodiny)

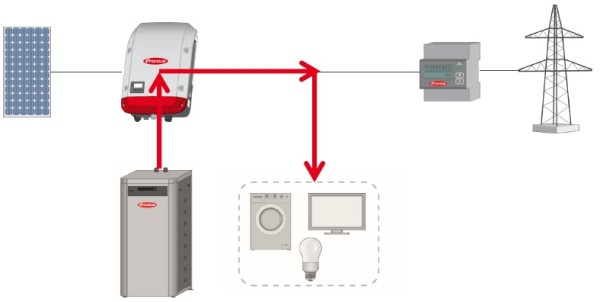

Napájanie z batérie – FV nič nevyrába (nočné hodiny)

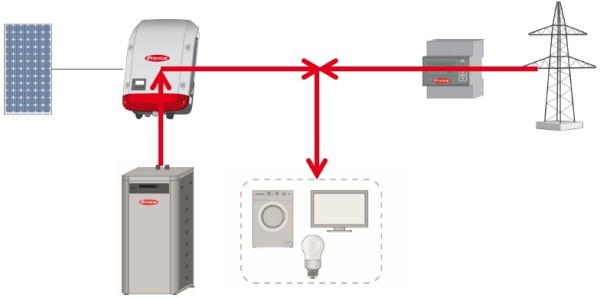

Napájanie z batérie a zo siete – batéria dodáva menej než potrebujeme (nočné hodiny)

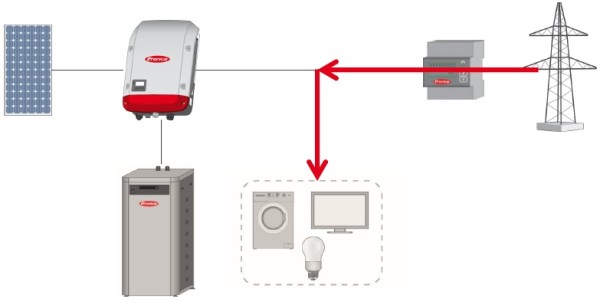

Napájanie iba zo siete – FV ani batéria nič nedodávajú (nočné hodiny)

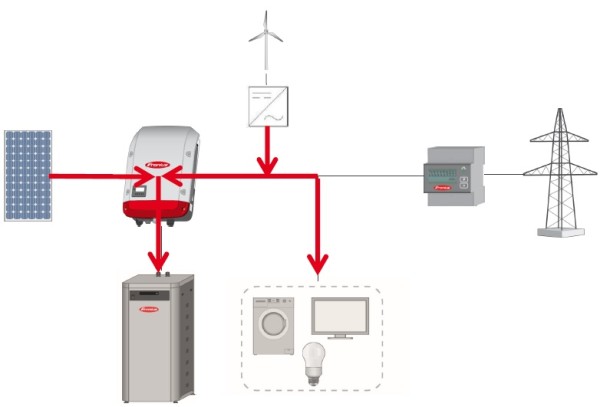

Sebestačnosť s AC Coupling

Pridaný externý zdroj – batéria je nabíjaná z FV a externého zdroja (AC Coupling)


Servisné a udržiavacie nabíjanie

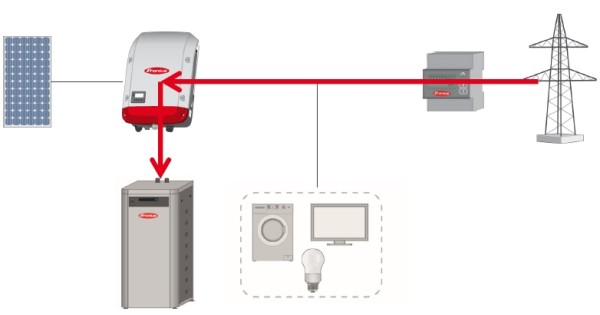

Napájanie zo siete – batéria je nabíjaná zo siete napr. pre back-up mód, udržiavacie nabíjanie, servis


Multi flow technologie

= schopnosť postarať sa o všetky tieto toky energie!

Výhody pre zákazníka

  • optimálna vlastná spotreba vďaka zvládnutiu dostupnej energie kedykoľvek
  • integrácia ďalších zdrojov vďaka AC coupling
  • pre back-up mód môže byť batéria nabitá v priebehu dňa

Prevádzkové režimy a toky energie:  video



Viac informácií na : www.fronius.cz
